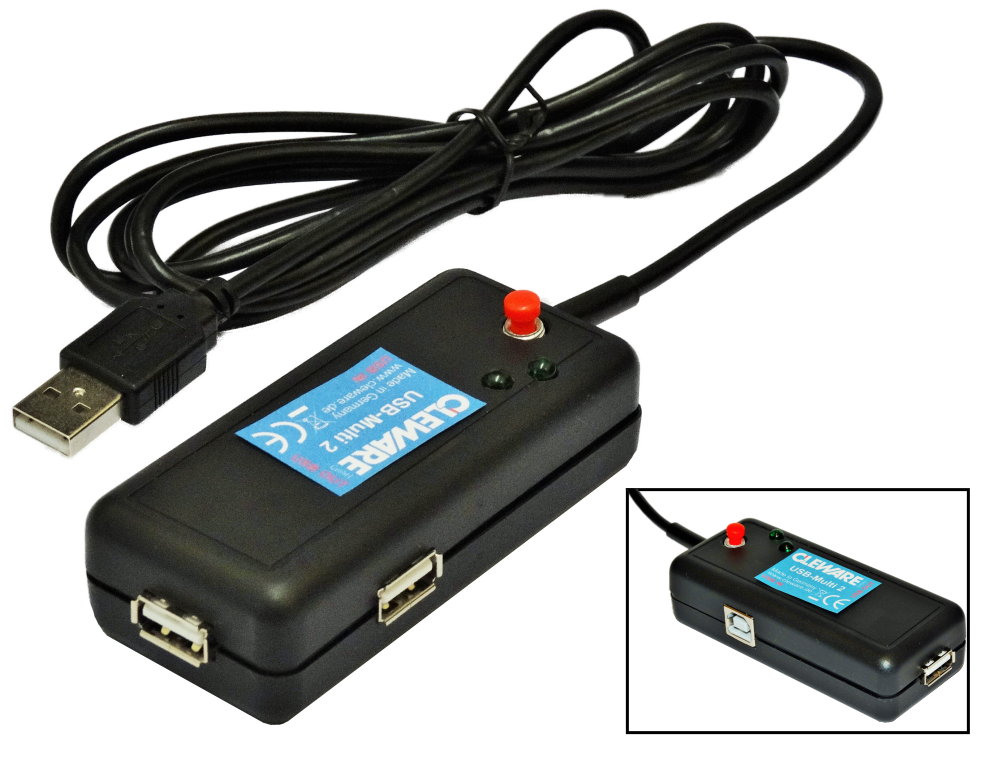

Abbildung USB Multi 2 S

• PC-gesteuerter Schalter zum Wechseln von USB-Anschlüssen
• USB-Anschluß mit ca. 1,9 m USB-Anschlußkabel
• Trennt und verbindet Spannung und Daten zeitlich getrennt
• wie von Hand eingesteckt - ideal für USB Dauertests
• Durchgeleitete USB-Verbindung ist elektrisch vom USB-Multi 2 isoliert
• Programmschnittstelle zur einfachen Integration in eigene Applikationen
• Die Steuersoftware ClewareControl zum zeitgesteuerten Schalten, USBswitch mit einer graphischen Oberfläche und USBswitchCMD zum Schalten per Kommandoaufruf liegt zum download bereit
• funktioniert ohne spezielle Treiber unter Windows®- Betriebssystemen mit USB-Unterstützung. (® Microsoft Windows ist eine eingetragene Marke der Microsoft Corporation.)
• Auch unter verschiedenen Versionen von Linux verwendbar.
• RoHS, CE & EN60950 konform/ IP30
• Betrieb nur in Innenräumen
• Jeder Schalter besitzt eine einmalige Seriennummer, deshalb sind mehrere Schalter an einem PC möglich
• 4 Jahre Garantie
• Made in Germany
• Weitere Versionen erhätlich:
  • USB Multi 2 L -> Kabellänge ca. 3,7m
  • USB Multi 2 S -> mit Taster für zusätzliche manuelle Steuerung
  • USB Multi 2 S L -> mit Taster für zusätzliche manuelle Steuerung und Kabellänge ca. 3,7m
  • USB Multi 2 M -> nur mit Taster für manuelle Steuerung

Beschreibung

Unser USB-Multi 2 wurde speziell für den Bereich der Doppelnutzung konzipiert. Oftmals ist es so, dass bestimmte Hardware an 2 System genutzt wird und man möchte Kosten, Zeit und Geld sparen, indem man Perepherie (USB Maus, USB Tastatur, USB Scanner, USB Drucker, externe Festplatten, etc.) nicht doppelt anschafft oder ständig umstecken muss. Mit dem USB Multi 2 hat man die Möglichkeit, bestimmte Geräte dem einen oder anderen Gerät zuzuweisen. Das spart außerdem auch noch viel Platz auf dem Schreibtisch.

Ein weiteres Einsatzgebiet ist das Dauertesten von USB-Geräten in der Industrie. Da sich die Trennung und das Verbinden wie beim Einstecken des USB.Steckers per Hand verhält, d.h. es wird erst die Spannung angelegt und einige Millisekunden später werden die Datenleitungen durchgeschaltet, kann es für den Dauertest "Gerät rein, Gerät raus, etc" eingesetzt werden. Die Schaltkommandos werden hierzu an den USB-Multi 2 geschickt.

Gelegentlich kommt es vor, dass Usb Geräte sich nicht miteinander vertragen und es zu Gerätekonflikten führt. Durch den Einsatz unseres USB Multi 2 können Sie das Problem lösen, indem Sie entweder das eine oder das andere USB-Gerät einschalten.

Der Schalter im schwarzen Kunststoffgehäuse ist ca. 40 x 90 x 23 mm groß. Links und rechts im Gehäuse sind zwei USB A-Buchse und eine USB B-Buchse untergebracht, durch die das zu unterbrechende USB-Gerät angeschlossen wird (Die Anschluss-Buchsen können mit Hilfe eines Adapters auch umgekehrt verwendet werden). Auf dem Gehäusedeckel befinden sich zwei grüne LEDs. Die beiden LEDs signalisieren welcheVerbindung gerade aktiv geschaltet ist.

Der durchgeleitete USB-Kanal ist elektrisch vollständig vom USB-Multi 2 getrennt. Beim Schalten werden alle 4 Signale des Multi 2 verbunden, erst die Datenleitung D+/D- und ca. 20 ms später dann Masse und +5V. Beim Verbinden wird dann zuerst die Spannung angelegt, danach dann die Signale. Die Verzögerung ist bis ca. 100 ms ab Werk konfigurierbar. Der Schalter darf nur in Innenräumen betrieben werden und ist vor Feuchtkeit zu schützen. Der zulässige Temperaturbereich für den Betrieb des Gerätes liegt zwischen 10° und 80° Celsius.

An einen PC können mittels USB-Hubs gleichzeitig ca. 32 Schalter angeschlossen werden. Bei Anschluß anderer USB-Geräte verringert sich die Anzahl entsprechend. Die verwendeten Hubs benötigen eine eigene Stromversorgung.

Zu dem Schalter gehört die PC-Software ClewareControl zur Steuerung mittels Schaltpunkten, sowie USBswitch mit einer graphischen Oberfläche und USBswitchCMD zum Schalten per Kommandoaufruf. Die Software läuft unter den gängigsten Windows®- Betriebssystemen mit USB-Unterstützung. (® Microsoft Windows ist eine eingetragene Marke der Microsoft Corporation.) Für Linux steht ein Programminterface und eine einfache Beispielapplikation zur Verfügung.

Eine Besonderheit ist die Tatsache, daß keine Treiber für den Schalter installiert werden müssen. Die vorhandenen USB-Treiber sind ausreichend. Dadurch bleibt die Systemstabilität erhalten.

Zum Lieferumfang gehört weiterhin eine Schnittstelle (API), mittels derer die Schalter von anderen Kundenprogrammen angesteuert werden können. Die Schnittstelle besteht aus eine Reihe sehr einfacher Funktionen zum Schalten und Lesen der Schalter. Die komplexe Ansteuerung der USB-Schnittstelle wird vollständig innerhalb der API behandelt.

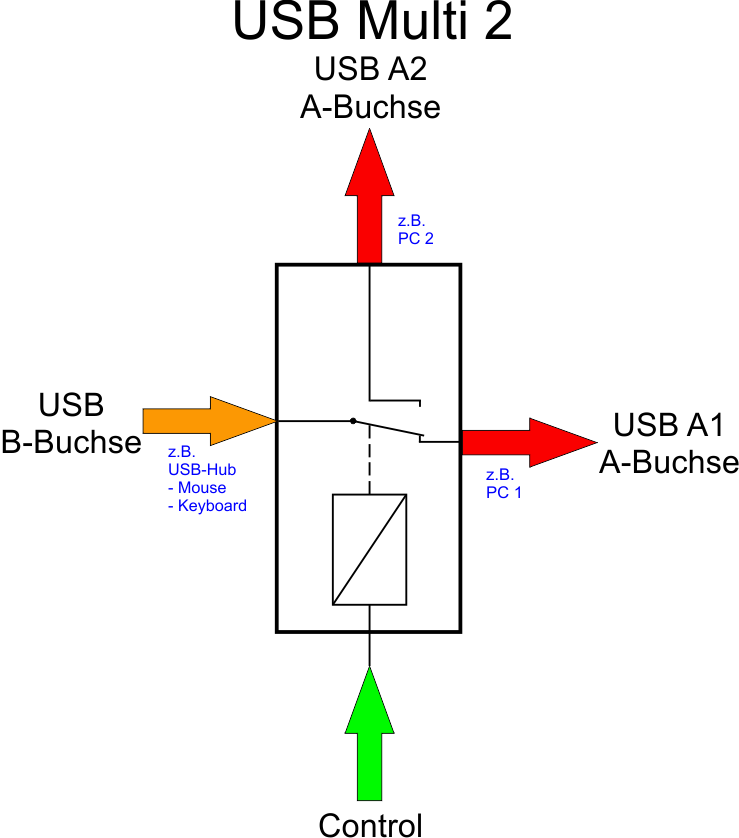

Schaubild

Bitte unbedingt beachten:
PC-Programme können fehlerhaft sein oder durch dritte Programme beeinflußt werden. Schalten Sie mit dem USB-Multi 2 niemals Geräte, die bei unerwartetem Schalten zu Schäden führen können! Der Einsatz des Schalters ist strengstens untersagt, wenn bei einem Versagen des Sensors Menschen zu Schaden kommen können.
