• Gerät zum Senden eines TastaturCodes an den PC
• Bis zu 16 Taster anschließbar
• Jeder Taster kann einen Tastencode beim Schliessen und auf Wunsch einen anderen Tastencode beim  Öffnen erzeugen
• Im schwarzen Kunststoffgehäuse 45 x 90 x 23 mm (IP30)
• Konfigurationssoftware für Tastaturbelegung
• Die Programmierung der Tasten funktioniert ohne spezielle Treiber unter Windows®-Betriebssystemen mit USB-Unterstützung. (® Microsoft Windows ist eine eingetragene Marke der Microsoft Corporation.)
• Einmal programmier behält das Gerät die Tastencodes und funktioniert mit nahezu allen Computern.
• RoHS, CE & EN60950 konform/ IP30
• Betrieb nur in Innenräumen
• Jedes Gerät besitzt eine einmalige Seriennummer
• Stromaufnahme 50 mA
• 4 Jahre Garantie
• Made in Germany

Beschreibung

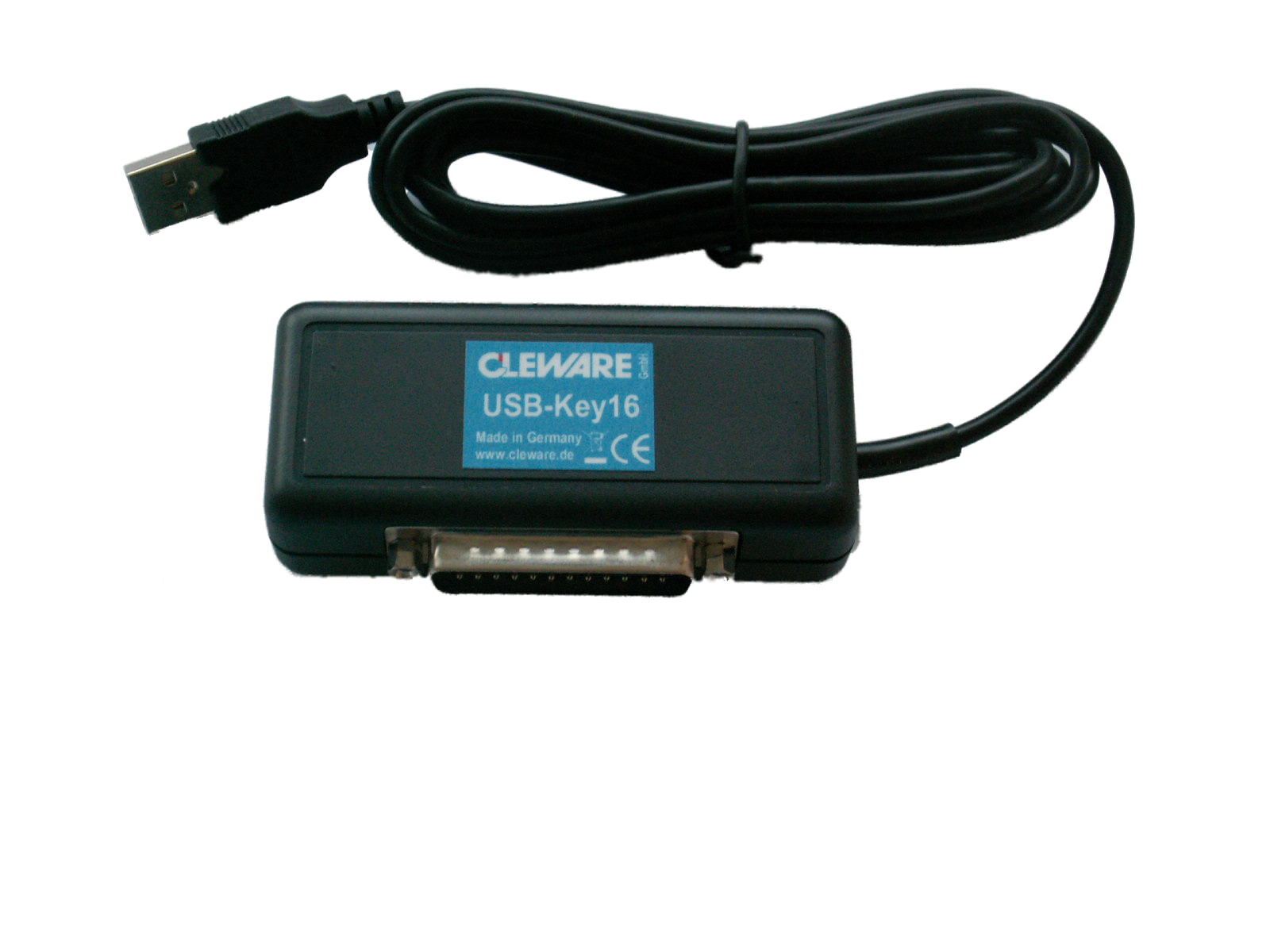

Das Gerät USB-Key16 bietet die Möglichkeit, 16 verschiedene Tasten mit einem Tastaturcode zu verbinden. Der USB- Key16 meldet sich nach dem Einstecken als Tastatur beim PC an und wenn ein Eingang geschaltet wird sendet das Gerät einen vorprogrammierten Tastencode an den PC. Beim Öffnen des Eingangs kann optional ebenfalls ein Tastaturcode gesendet werden. Drei programmierbare Verhaltensweisen stehen unabhängig voneinander für jede der 16 Kanäle zur Verfügung:

1. Bein Schliessen das Kontaktes wird einmalig ein Tastencode T1 gesendet.
2. Beim Schliessen wird ein Tastencode T1 und bei Öffnen ein Tastencode T2 gesndet.
3. Beim Schliessen wird ein Tastencode T1 gesender und wiederholt, solange der Kanal aktiv ist.

Die Belegung der DSub-Schnittstelle sieht wie folgt aus:

Der USB-Key16 ist ca. 40x90x23mm groß. Der USB-Key16 darf nur in Innenräumen betrieben werden und ist vor Feuchtigkeit zu schützen. Der zulässige Temperaturbereich für den Betrieb des Gerätes liegt zwischen -20° und +80° Celsius. Für den Anschluß an den USB- Bus wird das Gerät mit einem ca. 1,9 m langem Standard- USB- Kabel ausgeliefert.

Das Gerät ist von der Schnittstelle identisch mit dem USB-IO16. Die Kanäle sind auf einen 25- poligen D- Sub- Stecker herausgeführt, um einen einfachen und schnellen Anschluss zu ermöglichen. Die Belegung der Signale wurde so gewählt, daß bei einem Anschluss mittels einem Flachbandkabel neben den Kanälen 1 bis 9 jeweils die elektrische Erde verfügbar ist.

Die Schalter können direkt mit dem USB-Key16 verbunden werden, z.B. der erste Schalter mit Pin 1 und Pin 14. Ein Vorwiderstand ist nicht notwendig.

Der Einsatz des USB-Key16 ist strengstens untersagt, wenn bei einem Versagen des Gerätes Menschen zu Schaden kommen können. Der Einsatz im medizinischen Bereich bedarf der schriftlichen Erlaubnis der Geschäftsführung der Cleware GmbH.

Zu dem USB-Key16 gehört eine Software zum Belegen der Kontakte mit Tastenfunktionen. Die Software ist im Downalodbereich verfügbar.

Ein Anschluß-Set, bestehend aus zwei 25-pol D-Sub-Buchsen, je eine mit Lötanschlüssen und eine mit Flachbandkabelanschluß, einer passenden Kappe sowie ca. 1 m 25-poliges farbiges Flachbandkabel, ist erhältlich.

Komplettlösung

Eine fertig in einem formschönen Fußschalter integrierte Lösung bietet die f-pro-Serie, die in Kooperation mit der Firma dr. dresing & pehl GmbH hergestellt wird

Weitere Informationen erhalten Sie unter www.f-pro.de oder www.audiotranskription.de.
