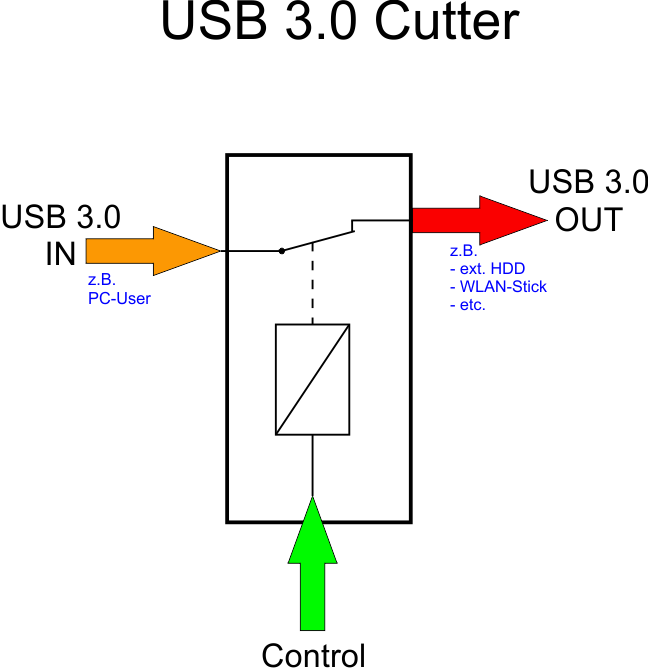

Unser USB-Cutter 3.0 wurde für verschiedene Einsatzzwecke konzipiert. Das erste Einsatzgebiet ist das Dauertest von USB-Geräten in der Industrie. Da sich die Trennung und das Verbinden wie beim Einstecken des USB-Steckers per Hand verhält, d.h. es wird erst die Spannung angelegt und einige Millisekunden später werden die Datenleitungen durchgeschaltet, kann es für den Dauertest "Gerät rein, Gerät raus, etc" eingesetzt werden. Die Schaltkommandos werden hierzu per Software an den USB-Cutter geschickt.
Ein weiteres Einsatzgebiet ist der Service von Highspeed USB 3.0 Geräten. Wenn USB-Geräte sich so sehr aufgehängt haben, dass sie eigentlich nur noch durch Aus- und Wiedereinstecken des USB-Kanals zum Leben zu erwecken sind, kann der USB-Cutter 3.0 den manuellen Eingriff ersetzen. Gibt es ein Problem mit dem Gerät, kann es per Kommando physikalisch reanimiert werden. Kein Serviceeinsatz ist notwendig.
Um Backup-Festplatten zur Sicherheit nur dann zugänglich zu halten, wenn diese auch benötigt werden, kann die Verbindung zur USB 3.0 Festplatte per Kommando getrennt und zu gegebener Zeit wieder zugänglich gemacht werden.

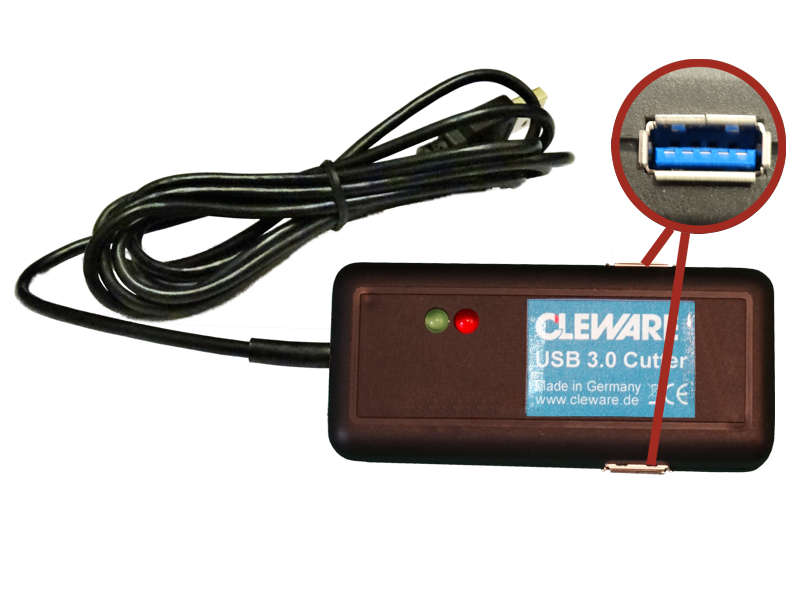

Der Schalter im schwarzen Kunststoffgehäuse ist ca. 40 x 90 x 23 mm groß. Links und rechts im Gehäuse sind jeweils eine USB 3.0 A-Buchse untergebracht, durch die das zu unterbrechende USB-Gerät angeschlossen wird. Der USB-Host kann mittels eines speziellen USB 3.0 A-A Kabels angeschlossen werden. Ein solches Kabel ist der Lieferung beigefügt. Auf dem Gehäusedeckel befinden sich zwei LEDs, eine grüne LED wenn die USB-Verbindung geschaltet ist und eine rote LED zur Anzeige der Trennung.
Der durchgeleitete USB-Kanal ist elektrisch fast vollständig vom USB-Cutter getrennt. Beim Schalten werden alle 4 Signale des Cutters getrennt, erst die USB 2.0 Datenleitung D+/D- und ca. 20 ms später dann Masse und +5V. Nur die Highspeed Datenleitungen von USB 3.0 bleiben dauerhaft verbunden. Tests mit verschiedenen Endgeräten haben gezeigt, dass das unproblematisch ist. Eine mechanische Trennung der superschnellen Datenleitungen ist leider nicht möglich. Beim Verbinden wird dann zuerst die Spannung angelegt, danach dann die USB 2.0 Signale. Die Verzögerung ist bis ca. 100 ms ab Werk konfigurierbar. Der Schalter darf nur in Innenräumen betrieben werden und ist vor Feuchtkeit zu schützen. Der zulässige Temperaturbereich für den Betrieb des Gerätes liegt zwischen 10° und 80° Celsius.
An einen PC können mittels USB-Hubs gleichzeitig ca. 16 Schalter angeschlossen werden. Bei Anschluß anderer USB-Geräte verringert sich die Anzahl entsprechend. Die verwendeten Hubs benötigen eine eigene Stromversorgung.
Zu dem Schalter gehört die PC-Software ClewareControl zur Steuerung mittels Schaltpunkten, sowie USBswitch mit einer graphischen Oberfläche und USBswitchCMD zum Schalten per Kommandoaufruf. Die Software läuft unter den Windows®- Betriebssystemen. (® Microsoft Windows ist eine eingetragene Marke der Microsoft Corporation.) Für Linux steht ein Programminterface und eine einfache Beispielapplikation zur Verfügung.
Eine Besonderheit ist die Tatsache, dass für unsere USB-Geräte keine Treiber installiert werden müssen. Die vorhandenen USB-Treiber sind ausreichend. Dadurch bleibt die Systemstabilität erhalten.
Zum Lieferumfang gehört weiterhin eine Schnittstelle (API), mittels derer die Schalter von anderen Kundenprogrammen angesteuert werden können. Die Schnittstelle besteht aus eine Reihe sehr einfacher Funktionen zum Schalten und Lesen der Schalter. Die komplexe Ansteuerung der USB-Schnittstelle wird vollständig innerhalb der API behandelt.
